Что такое акустико эмиссионный контроль и какие задачи он решает?
Акустико эмиссионный контроль представляет собой неразрушающий метод технической диагностики, при котором регистрируются упругие волны, возникающие внутри материала при развитии трещин, пластической деформации, разрушении сварных соединений или изменении напряженно деформированного состояния конструкции. В отличие от методов, которые выявляют только уже сформировавшиеся поверхностные дефекты, акустическая эмиссия позволяет обнаружить активные внутренние дефекты и оценить, насколько интенсивно они развиваются под нагрузкой. Исследование применяется для резервуаров, трубопроводов, сосудов, грузоподъемных сооружений, металлических конструкций, технологического оборудования и других объектов повышенной ответственности.

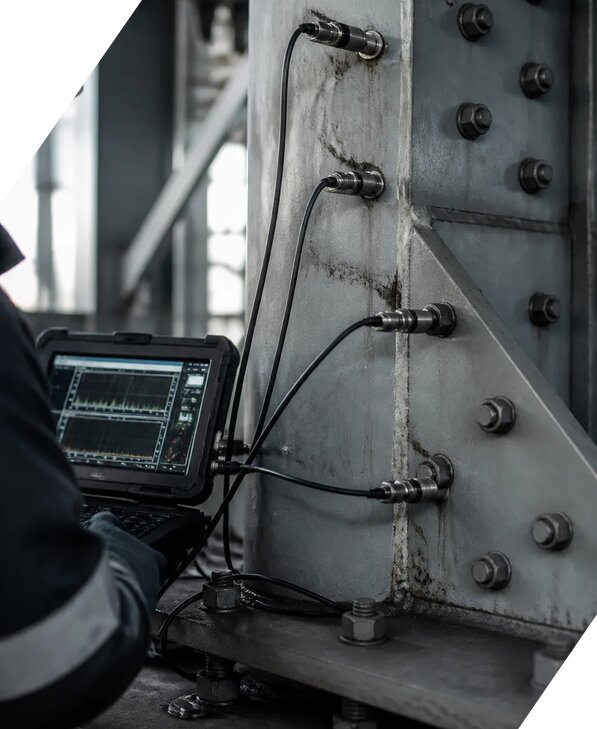

В процессе диагностики на контролируемую конструкцию устанавливаются преобразователи, чувствительные к акустическим сигналам. При возникновении источника эмиссии сигнал передается на регистрирующую систему, после чего специалисты анализируют амплитуду сигнала, энергию, частотные характеристики, время прихода и координаты дефекта. Это помогает определить зоны, в которых происходят активные процессы, включая рост трещины металла, раскрытие несплошности, разрушение непровара, развитие пор сварного шва или перемещение шлакового включения.
Метод особенно полезен при обследовании объектов, где сплошной демонтаж изоляции, остановка технологического процесса или вскрытие конструкций существенно увеличивают затраты. Акустико эмиссионный контроль может проводиться в комплексе с визуальным контролем, ультразвуковой дефектоскопией, магнитопорошковой диагностикой и инструментальными измерениями. Такое сочетание позволяет сначала определить активную зону, а затем уточнить характер и размеры выявленного дефекта другими методами. В результате заказчик получает объективную основу для принятия решения о дальнейшей эксплуатации, ремонте, усилении или замене элемента конструкции. Компания ЭкспертизаРоссия выполняет обследования в Октябрьском, в том числе на промышленных и строительных объектах, с оформлением протокола результатов и технического заключения.
Какие дефекты можно выявить методом акустической эмиссии?
Акустико эмиссионный контроль предназначен прежде всего для обнаружения развивающихся или потенциально опасных несплошностей, которые сопровождаются выделением энергии в материале. Метод позволяет выявлять внутренние дефекты, расположенные на значительной глубине и недоступные для непосредственного визуального осмотра. К ним относятся трещины металла, зоны усталостного разрушения, расслоения, непровары и несплошности сварных соединений, а также участки локальной пластической деформации. При обследовании сварных швов акустическая диагностика может указывать на активность, связанную с порами сварного шва, шлаковыми включениями и другими нарушениями сплошности, однако окончательная классификация дефекта обычно требует дополнительной проверки подходящим методом.
Важно учитывать, что акустическая эмиссия фиксирует не только геометрический размер дефекта, но и его активность в момент приложения нагрузки. Поэтому крупная, но стабильная несплошность может давать менее выраженный сигнал, чем небольшая трещина, находящаяся в стадии роста. Для правильной оценки специалисты анализируют совокупность признаков: амплитуду сигнала, количество импульсов, энергию, длительность, частотный диапазон, скорость нарастания активности и пространственное распределение источников. По этим данным выделяется зона контроля, в которой вероятно расположены опасные участки.
Для уточнения характера выявленных показаний применяются ультразвуковые исследования, радиографический контроль, визуальный контроль и измерение геометрических параметров. Такой комплексный подход позволяет отделить реальные источники акустической эмиссии от помех, вызванных трением, ударами, работой механизмов или внешними вибрациями. В итоговом документе отражаются результаты измерений, координаты дефекта, степень активности источника, условия проведения испытаний и рекомендации по дальнейшей диагностике. Контроль качества обеспечивается за счет предварительного анализа конструкции, выбора схемы размещения датчиков и проверки работоспособности системы на контрольном образце. Методика проведения определяется с учетом материала, толщины, характера нагрузки, условий доступа и требований нормативной документации.
Как проводится акустико эмиссионный контроль конструкций?
Проведение акустико эмиссионного контроля начинается с изучения технического задания, проектной и эксплуатационной документации, сведений о ремонтах, авариях и ранее обнаруженных повреждениях. На подготовительном этапе специалисты определяют объект диагностики, предполагаемые источники шума, доступные поверхности, места установки преобразователей и режим нагружения. При необходимости выполняются предварительные натурные измерения фонового уровня, чтобы отделить полезные сигналы от вибраций, ударов, движения среды и работы соседнего оборудования.

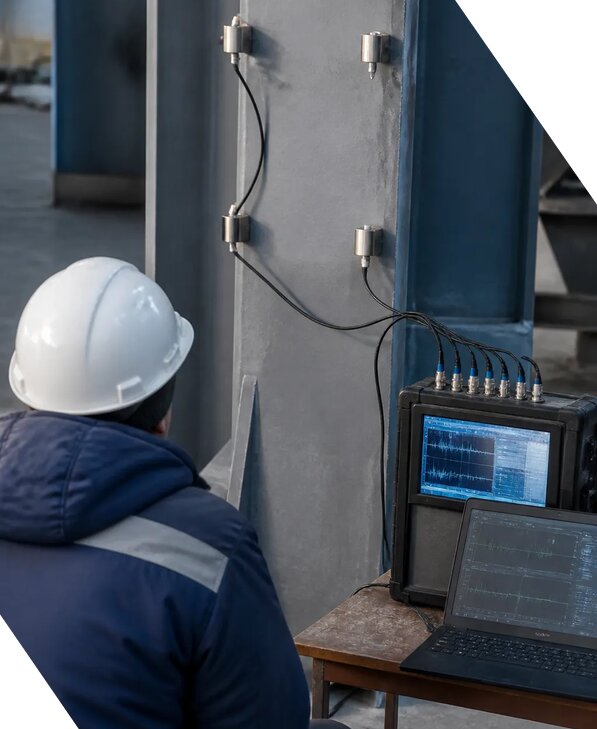

Перед началом регистрации выполняется подготовка поверхности: удаляются загрязнения, рыхлая коррозия, отслаивающееся покрытие и другие факторы, способные ухудшить акустический контакт. На выбранные точки устанавливаются датчики, подключенные к многоканальной системе сбора данных. Затем проводится настройка дефектоскопа, проверяется синхронизация каналов, чувствительность контроля, порог регистрации и правильность определения времени прихода сигнала. Работоспособность измерительного оборудования подтверждается с применением контрольного образца или стандартного источника имитационного сигнала.
После этого на конструкцию воздействуют предусмотренной программой нагрузкой. Это может быть гидравлическое или пневматическое испытание, рабочее нагружение, заполнение резервуара, поэтапное увеличение давления либо другой безопасный режим, согласованный с ответственными специалистами. В процессе испытания система непрерывно регистрирует акустические события, а оператор контролирует изменение параметров и распределение источников по поверхности объекта. При обнаружении активной зоны оценивается ее устойчивость, интенсивность и связь с режимом нагрузки.
По окончании работ данные обрабатываются программным комплексом, формируются карты активности, определяются координаты дефекта и выделяются участки, требующие дополнительного обследования. В зависимости от назначения работ оформляются протокол результатов, заключение дефектоскопии или расширенное техническое заключение. При выполнении работ компания учитывает требования промышленной безопасности, обеспечивает метрологическую проверяемость оборудования и использует испытательное оборудование, соответствующее поставленной задаче. Стоимость обследования может начинаться от 15536 руб, а точный расчет зависит от площади объекта, количества каналов, продолжительности нагружения, условий доступа и необходимости дополнительных исследований.
Какие документы и результаты получает заказчик после обследования?
По итогам акустико эмиссионного контроля заказчик получает комплект документов, в котором отражаются исходные данные, условия проведения работ, примененная методика и фактические результаты диагностики. Состав документации определяется техническим заданием, назначением объекта и требованиями нормативных документов. Обычно в отчет включаются сведения об обследованной конструкции, ее техническом состоянии, материале, толщине, режиме нагружения, температуре, внешних факторах и особенностях доступа к контролируемым участкам.
Основным результатом является протокол результатов, содержащий сведения о примененном оборудовании, количестве каналов, типах преобразователей, параметрах настройки, пороге регистрации, чувствительности контроля и условиях калибровки. В документе указываются зарегистрированные акустические события, их амплитуда, энергия, длительность, частотные признаки, время возникновения и координаты дефекта либо предполагаемого источника. Если выполнялись контрольные нагружения, приводятся этапы повышения и снижения нагрузки, показатели активности на каждом этапе и зафиксированные изменения сигнальной картины.
В зависимости от поставленной задачи оформляется заключение дефектоскопии с классификацией выявленных зон по степени активности. При этом специалисты указывают, какие источники требуют немедленной дополнительной проверки, какие участки могут контролироваться в плановом порядке, а какие сигналы признаны помехами. Важно, что акустико эмиссионный метод показывает активность процесса, но не всегда позволяет самостоятельно установить точную форму и размеры несплошности. Поэтому в рекомендациях может быть указана необходимость ультразвукового контроля, радиографии, визуально измерительного обследования, вскрытия покрытия или повторного испытания.
Финальный отчет может включать схемы расположения датчиков, карту источников, графики зависимости активности от нагрузки, фотофиксацию, результаты измерений и вывод о соответствии требованиям нормативной документации. Если работы выполняет аккредитованная лаборатория, в документах дополнительно отражаются сведения о компетентности, применяемых методиках и области аккредитации. наши специалисты подготавливают материалы так, чтобы их можно было использовать для технического обслуживания, ремонта, экспертизы промышленной безопасности и принятия решения о дальнейшем сроке эксплуатации объекта.
От чего зависит точность и стоимость акустико эмиссионного контроля?
Точность акустико эмиссионного контроля определяется не одним параметром, а совокупностью технических и организационных факторов. На качество результата влияют материал и толщина конструкции, ее форма, наличие ребер жесткости, сварных соединений, изоляции и защитных покрытий, уровень фоновых вибраций, температура, доступность поверхности, выбранная схема размещения датчиков и характер испытательной нагрузки. Чем сложнее объект и выше уровень внешних помех, тем тщательнее должны выполняться подготовка, фильтрация сигналов и проверка достоверности зарегистрированных событий.
До начала работ определяется зона контроля и состав оборудования. Специалисты выбирают количество преобразователей, расстояние между ними, тип контактной среды, режим усиления и порог регистрации. Настройка дефектоскопа выполняется с учетом акустических свойств материала, а проверка системы проводится на контрольном образце или с помощью стандартизированного имитационного воздействия. Это позволяет оценить стабильность каналов, правильность определения координат и возможную погрешность измерений. При необходимости выполняются повторные контрольные воздействия и сравнение результатов нескольких этапов нагружения.
Стоимость услуги зависит от площади и конфигурации объекта, продолжительности испытаний, количества датчиков, сложности доступа, необходимости снятия изоляции или покрытия, присутствия опасных производственных факторов, удаленности площадки и состава отчетной документации. Отдельно может рассчитываться лабораторный контроль, дополнительные инструментальные измерения, ультразвуковая проверка активных зон и подготовка расширенного технического заключения. При заказе услуги под ключ скидка от 16 процентов. В Башкирии специалисты выполняют работы на промышленных площадках, строительных объектах и предприятиях различных отраслей.
Компания работает с 2013 года, а с 2013 года по 2026 выполнено более 2575 заказов. Режим работы: Пн-Пт 09-18 Сб-Вс вых.. Для согласования технического задания отправьте запрос КП Семену Артемовичу или позвоните по телефону +7 931 105-63-33. Актуальные условия проведения обследований и сроки подготовки документов уточняются до начала работ, после анализа исходной документации и характеристик объекта. В сентябре специалисты могут предварительно оценить объем работ, определить оптимальную методику проведения и предложить сочетание акустической эмиссии с другими методами неразрушающего контроля.
